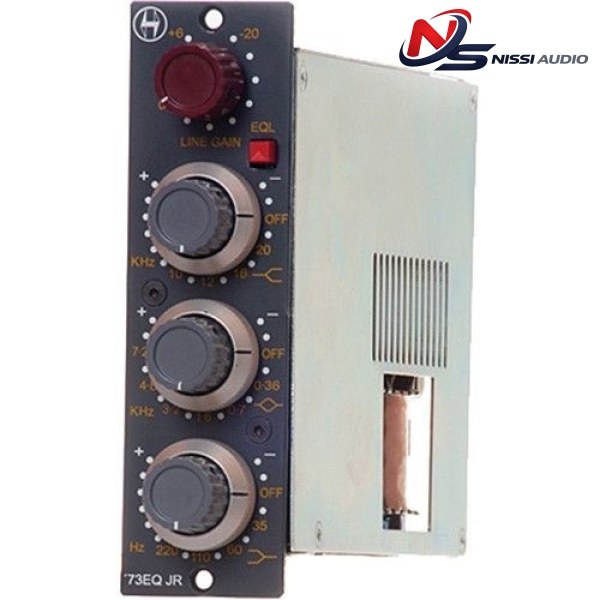

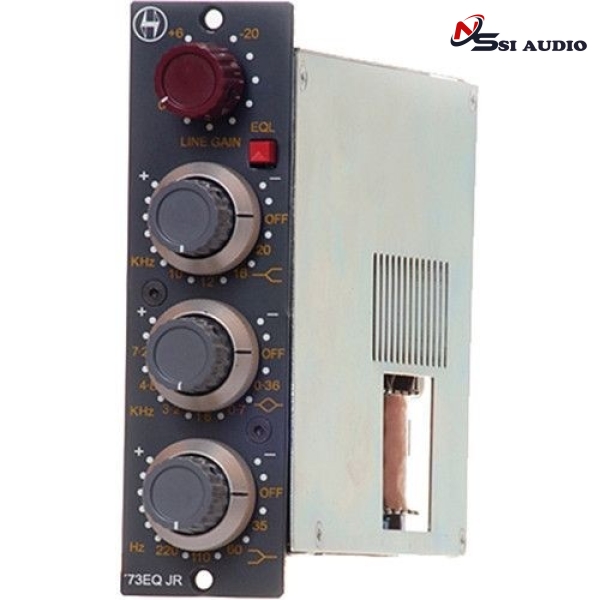

Được thiết kế cho các thùng loa dòng 500, Heritage Audio 73EQ JR là mô-đun đầu vào đường truyền đầy đủ tính năng dùng chung bộ cân bằng 3 băng tần, bộ tiền khuếch đại đường truyền kết hợp với máy biến áp và giai đoạn đầu ra cân bằng máy biến áp Loại A của mô-đun 1073 cổ điển. Sự kết hợp này cho phép mô-đun thu được âm thanh Loại A hoàn toàn dựa trên máy biến áp mà không cần tiền khuếch đại bên ngoài.
Phần cân bằng của mô-đun có các bộ lọc kệ cao và thấp loại Baxandall tương tự như trên 1073, nhưng có thêm công tắc chọn tần số cao. Bạn có thể chọn bốn tần số khác nhau là 10, 12, 16 hoặc 20 kHz. EQ giá đỡ tần số thấp có tần số có thể lựa chọn là 35, 60, 110 hoặc 220 Hz. Tần số trung bình có bộ lọc đạt đỉnh ±18 dB dựa trên cuộn cảm kép với Q cố định và các tần số trung tâm có thể lựa chọn là 0,36, 0,7, 1,6, 3,2, 4,8 và 7,2 kHz. Nút EQL cho phép tắt và bật phần bộ chỉnh âm.
Giai đoạn đầu ra là thiết kế một đầu loại A được điều khiển bởi bộ khuếch đại khoảng không cao 2N3055. Để cải thiện hiệu suất của mô-đun trong vỏ bọc sê-ri 500, thiết bị sử dụng nguồn điện +24V bật chậm bên trong để có dòng điện khởi động thấp hơn. Mô-đun này được hoàn thiện bằng bộ biến thế Carnhill và các nút bấm kiểu Marconi để mang lại trải nghiệm giao diện người dùng và âm thanh cổ điển.
- Bộ tiền khuếch đại dòng +6 đến -20 dB Loại A, bắc cầu trở kháng đầu vào, cân bằng và nổi
- Tần số cao: Giá đỡ +/- 16 dB, có thể lựa chọn ở 10, 12, 16 hoặc 20 kHz, loại Baxandall
- Tần số thấp: Giá đỡ +/- 16 dB, với tần số có thể lựa chọn là 35, 60, 110 hoặc 220 Hz, loại Baxandall
- Tần số trung bình: +/- 18 dB đạt đỉnh, Q cố định, tần số trung tâm có thể lựa chọn là 0,36, 0,7, 1,6, 3,2, 4,8 và 7,2 kHz, dựa trên cuộn cảm kép
- Nút EQL: Bật EQ
- Giai đoạn đầu ra một đầu loại A, được dẫn động 2N3055, khoảng không cao
- Nguồn điện +24V bật chậm bên trong giúp giảm dòng điện khởi động, cải thiện hiệu suất hộp cơm trưa
- Máy biến áp Carnhill
- Núm vặn kiểu Marconi
| Trở kháng đầu vào |
Cầu nối 10 kOhms, máy biến áp cân bằng và nổi |
| Trở kháng đầu ra |
Dưới 75 ohm, máy biến áp cân bằng và nổi, để truyền tải 600 ohm |
| Số lượng lớn nhất |
Lớn hơn +26 dBu ở 600 ohm |
| THD |
Nhỏ hơn 0,025% ở tần số 1 kHz, nhỏ hơn 0,05% ở tần số |
| Tăng tối đa |
6dB |
| Sự tiêu thụ năng lượng |
Ít hơn 85 mA trên mỗi đường ray ở ±16 VDC |
| Kích thước giá đỡ |
1 RU của dòng 500 |
| Kích thước (H x W x D) |
5,25 x 1,50 x 5,94" (13,34 x 3,81 x 15,09 cm) |
| Cân nặng |
Không được nhà sản xuất chỉ định |
