Summit Audio Ecs-410 Everest Tube Channel Strip

Mz2- Bộ tiền khuếch đại micro và nhạc cụ

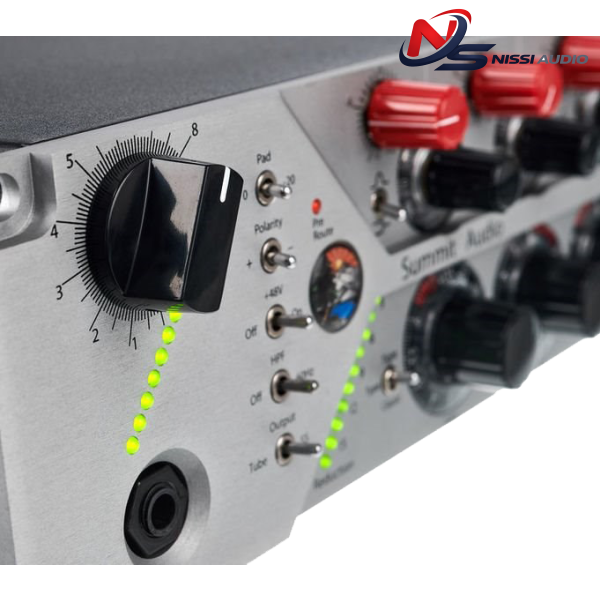

Ở phía bên trái là micro Mz2 và bộ tiền khuếch đại nhạc cụ. Là đỉnh cao của nhiều năm kinh nghiệm chế tạo tiền khuếch đại của Summit
Audio, Mz2 được tạo ra để mang lại âm thanh và sự ngọt ngào mà không phải
hy sinh các thông số kỹ thuật về tiếng ồn hoặc độ méo tiếng, sự kết hợp hoàn hảo giữa độ trung thực và hương vị. Thiết kế của Mz2 bắt đầu với
một tầng bóng bán dẫn rời rạc, phù hợp và được thử nghiệm bằng tay. Tiếp theo là ống chân không 12AX7A nối tầng
, có thể bypass, nhận điện áp tấm đầy đủ (185V). Sau đây là máy biến áp Jensen giữa các tầng, vị trí tốt nhất cho
máy biến áp vì cấp nguồn cho nó ở mức cao là tốt nhất cho âm thanh, khả năng cách ly và khả năng chống ồn.

Khi bạn cắm một nhạc cụ vào hi-Z, nó sẽ đi thẳng vào ống, sau đó đến máy biến áp (không phải op amp), ngay lập tức mang lại âm sắc và sức sống cho âm trầm, ghi-ta hoặc nhạc cụ khác của bạn. Các điều khiển bao gồm mức tăng có thể quét bằng chiết áp hàng đầu mang lại tuổi thọ quay gấp 10 lần so với hầu hết các loại nồi khác, đo sáng đèn LED 10 đoạn, nguồn ảo +48VDC siêu sạch (xem nguồn điện), miếng đệm -20dB, phân cực có thể chuyển đổi, HPF 60Hz, và chuyển đổi trạng thái rắn / ống. IO bao gồm đầu vào mic XLR, đầu vào 1/4" hi-Z ở mặt trước, đầu ra XLR cân bằng, đầu vào 1/4" và đầu ra cân bằng 1/4" -10dB (rất phù hợp để sử dụng ECS-410 làm giao diện người dùng đến giàn bass hoặc guitar của bạn).

Dc1- Kiểm soát động lực ở chế độ kép

Truyền thống nén hơn 20 năm của Summit Audio được thể hiện rõ ràng trong máy nén Dc1. Bằng cách sử dụng thiết kế bộ suy giảm bóng bán dẫn rời rạc, Dc1 có khả năng bù chương trình và định thời theo hướng người dùng tuyệt vời mà Summit Audio đã nổi tiếng ngay từ đầu, mang lại trải nghiệm nén rất âm nhạc và thỏa mãn. Dc1 có độ ồn RẤT thấp, ngay cả khi nén mạnh và được bù nhiệt độ hoàn toàn để tránh hiện tượng trôi nhiệt. Cùng với các điều khiển thông thường về mức tăng bổ sung, ngưỡng, tấn công và giải phóng (trên các chiết áp cao cấp nhất), Dc1 còn bổ sung thêm một công tắc chế độ để chọn chế độ nén "Cổ điển" hoặc "Chặt". Classic là kiểu nén mượt mà, phụ thuộc vào tín hiệu mà bạn thường nghe từ Summit Audio. Nó sạch sẽ, mượt mà, dễ dàng và đầy âm nhạc. Chế độ chặt chẽ thắt chặt các giới hạn, cho phép tỷ lệ nén cao hơn nhiều, kẹp tín hiệu và kiểm soát các đỉnh đó trong khi vẫn duy trì tính toàn vẹn của âm thanh. Đứng bên trái là đồng hồ đo mức giảm khuếch đại 10 đoạn chính xác và dễ đọc hiển thị các bước 1-1/2dB. Bao gồm chế độ bỏ qua dây thẳng chính và liên kết âm thanh nổi (để liên kết với ECS-410 Everest khác). IO bao gồm đầu vào và đầu ra XLR cân bằng, giắc cắm liên kết âm thanh nổi 1/4" và bộ chèn chuỗi bên 1/4".

Fe1- Bộ cân bằng ba băng tần thụ động

Đứng đầu ECS-410 Everest là EQ ba dải thụ động Fe1. Chúng tôi đã chọn thiết kế mạch EQ thụ động để có được âm thanh riêng biệt, độ ấm và sự kết hợp pha tuyệt vời mà chúng tôi có thể có được từ các mạch LC thụ động. Dựa trên EQ thụ động FeQ-50 đáng kinh ngạc, Fe1 là một chất tăng cường hương vị, hoàn hảo để định hình âm thanh của bạn khi bạn ghi âm và thêm nét đặc biệt đó khi xử lý. EQ thụ động này có cuộn cảm LF tùy chỉnh với tất cả các cuộn cảm được bảo vệ chống lại EMI, tụ điện màng chất lượng cao, bốn bộ đệm bóng bán dẫn và đường dẫn tín hiệu rất tối thiểu. Mỗi trong số ba dải tần có 6 tần số có thể lựa chọn bằng cách sử dụng các công tắc đèn nháy vàng, kín với mức cắt hoặc tăng 12dB có thể quét được trên các chiết áp giam giữ trung tâm cao cấp nhất. Các dải tần thấp và cao cũng có thể chuyển đổi giữa các bộ lọc giá đỡ và bộ lọc đỉnh. Bao gồm đường vòng dây thẳng chính. IO bao gồm đầu vào XLR cân bằng và đầu ra XLR.

Db2- Ổ đĩa đầu ra chính và phần ổ đĩa

Một trong những tính năng thực sự độc đáo của ECS-410 Everest là bus dẫn động Db2. Không chỉ là phần đầu ra chính, Db2 còn có nhiều giai đoạn khuếch đại để điều khiển quá mức, ở chế độ ống chân không hoặc bóng bán dẫn rời rạc, mỗi giai đoạn có âm thanh hoàn toàn độc đáo và có thể thay đổi. Với các ống chân không 12AX7A kép, Db2 sử dụng cả ba triode, ống chân không phản hồi bằng 0 và phương pháp tiếp cận bóng bán dẫn điện áp cao với nguồn điện Loại A thực cho mọi thứ từ sạch và tuyến tính đến được điều khiển hoàn toàn và bão hòa và mọi thứ ở giữa. Cần độ méo rất thấp và tăng thêm nhiều? Tăng hết mức đầu ra và sử dụng mức tăng ổ đĩa để đạt được mức bạn cần. Bạn muốn thêm tăng tốc vào tín hiệu? Giảm mức tăng đầu ra và sử dụng mức tăng ổ đĩa để có được lượng ổ đĩa bạn cần. Ống hoặc bóng bán dẫn, mỗi loại có một âm thanh độc đáo và riêng biệt. Muốn nó yên tĩnh tối đa và độ méo thấp? Bỏ qua toàn bộ phần. Cũng bao gồm một máy đo VU tương tự có thể hiệu chỉnh để đo mức đầu ra thực sự. IO bao gồm đầu vào và đầu ra XLR cân bằng, cộng với đầu ra 1/4" TRS -10dB (rất phù hợp để sử dụng ECS-410 làm mặt trước cho giàn bass hoặc guitar của bạn).

Phần định tuyến bản vá cảm ứng

Điểm độc đáo của ECS-410 Everest là phần định tuyến chính TouchPatch. Chỉ cần chạm vào một nút, bạn có thể định tuyến bất kỳ phần nào đến và từ bất kỳ phần nào khác. Đây không phải là công tắc MOS, không có âm thanh được định tuyến đến bảng mặt trước để chuyển đổi, nó vẫn nằm gần đường dẫn tín hiệu nên không có âm thanh nào chạy xung quanh bên trong, nơi nó có thể làm mất độ trung thực do điện áp cao hoặc các trường tạo nhiễu khác. Chúng tôi sử dụng đèn flash vàng, rơle tiếp điểm kép và không có máy tính hoặc bộ vi xử lý nào gây ra tiếng ồn bên trong thiết bị. Cần định tuyến preamp đến máy nén, tới EQ, tới bus truyền động? Một nút. Cần kéo EQ ra khỏi chuỗi? Một nút. Muốn có EQ trước máy nén? Một nút. Chọn một trong 10 sơ đồ định tuyến bất kỳ trong phần định tuyến linh hoạt và trực quan nhất từng được cung cấp. Và hãy nhớ rằng, mỗi phần đều có đầu vào và đầu ra độc lập riêng, do đó, bất kỳ phần nào không được định tuyến vẫn có thể tự hoạt động hoàn toàn.

Nguồn điện

ECS-410 Everest sử dụng hai bộ nguồn riêng biệt. Đối với tất cả âm thanh, chúng tôi sử dụng nguồn cung cấp tuyến tính rời rạc, với B+ cách ly kép và được điều chỉnh hoàn toàn với nguồn điện ảo +48VDC được lọc LC được điều chỉnh riêng biệt để mang lại độ tinh khiết tuyệt đối khi cấp nguồn cho micrô của bạn. Một nguồn điện riêng cung cấp năng lượng cho tất cả các hoạt động đo và điều khiển, giúp cách ly hoàn toàn mọi bộ phận có thể tạo ra tiếng ồn.

Uyển chuyển

ECS-410 Everest vượt trội về mọi mặt. Vì mỗi phần có IO riêng (và trong một số trường hợp có nhiều IO), mỗi phần có thể được nối vào patchbay của bạn để sử dụng riêng. Mỗi phần cũng có thể được định tuyến nội bộ bằng phần định tuyến một chạm TouchPatch nhưng đầu ra của từng phần vẫn hoạt động. Ví dụ: định tuyến ECS-410 Everest từ Mz2 Preamp, tới Dc1 Compressor, tới Fe1 EQ, tới Db2 Drive Bus. Cắm micrô của bạn vào phần tiền khuếch đại, điều chỉnh mức tăng và phần xử lý để bạn có được những gì bạn muốn ở đầu ra XLR chính. Đầu ra tiền khuếch đại Mz2 vẫn hoạt động, gửi đầu ra chưa được xử lý từ mic. Đầu ra của Dc1 vẫn hoạt động, gửi tín hiệu đã nén và tiền khuếch đại ra ngoài. Đầu ra của Fe1 cũng hoạt động, gửi tín hiệu EQ được nén, được khuếch đại trước ra đầu ra riêng lẻ. Thêm vào đó là đầu ra TRS -10dB trên cả Mz2 và Db2 và với một micrô, bạn có thể nhận được sáu đầu ra, tất cả ở các giai đoạn khác nhau của
